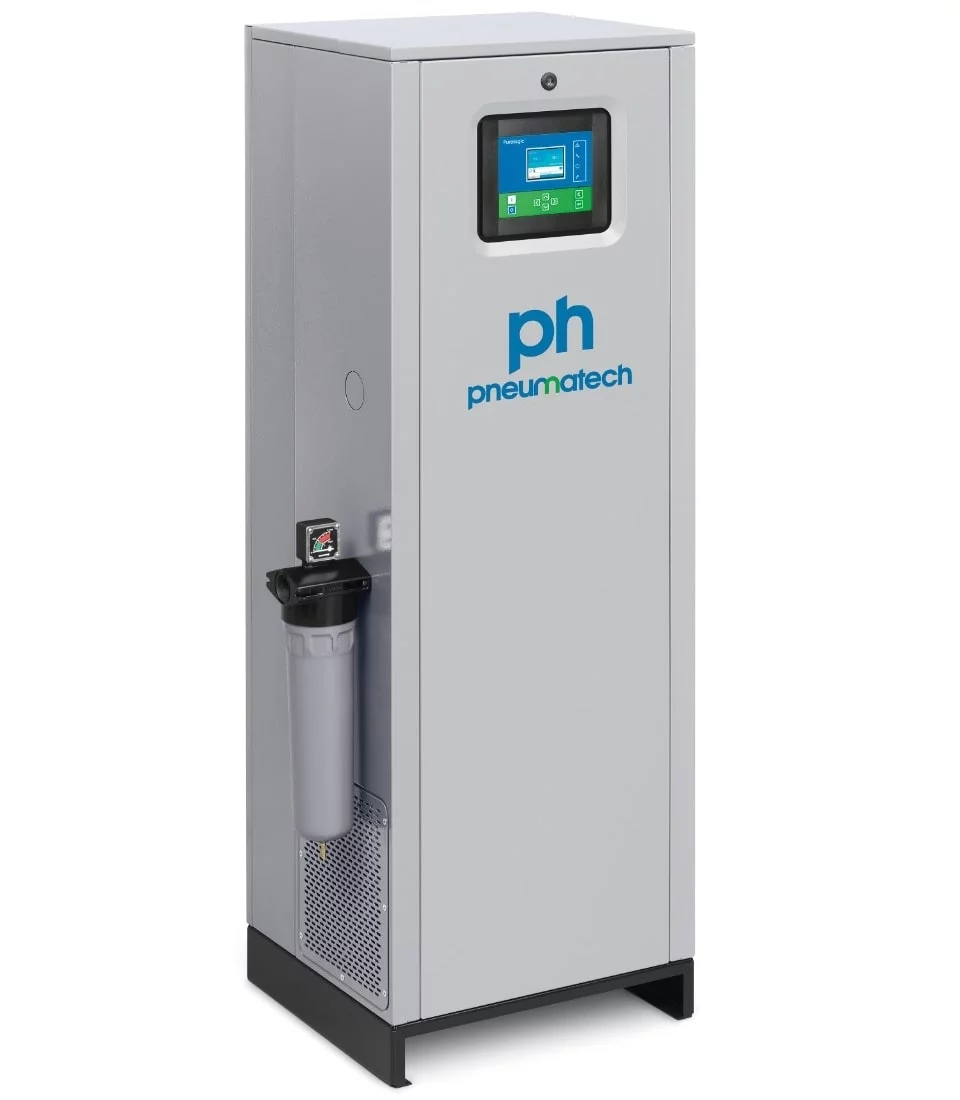

Осушитель воздуха Pneumatech PH 120 HE -40C
-
Страна
Бельгия -
Тип осушителя
Адсорбционный -
Пропускная способность
3300 л/мин -
Максимальное давление
14 атм
709 283
Документы
| Производитель | Pneumatech |
| Модель | PH 120 HE |
| Страна | Бельгия |
| Тип осушителя | Адсорбционный |
| Пропускная способность | 3300 л/мин |
| Рабочее давление | 4 атм |
| Максимальное давление | 14 атм |
| Падение давления | 0.18 атм |
| Тип двигателя | Электрический |
| Питание | 220 В |
| Тип регулировки | TIMER |
| Точка росы сжатого воздуха | -40 °С |
| Минимальная рабочая температура | +1 °С |
| Рабочая температура | +35 °С |
| Максимальная рабочая температура | +45 °С |
| Встроенные фильтры | 5S HE- 5C HE |
| Разъём | 1 дюйм |
| Гарантия производителя | да |
| Срок гарантии | 2 года |
| Габаритные размеры (длина) | 394 мм |
| Габаритные размеры (ширина) | 847 мм |
| Габаритные размеры (высота) | 1495 мм |
| Масса | 140 кг |
PH HE - это компактные адсорбционные осушители холодной регенерации новой конструкции с малым падением давления, улучшенными средствами управления и многими другими возможностями, свойственными для продукции компании Pneumatech. Данная линейка оборудования обеспечивает точку росы под давлением от -20 до -70°С, что позволяет применять установки в различных производственных сферах.
Осушители PH HE состоят из двух колонн: одна колонна осушает воздух, вторая в этот момент регенерируется. Переключение между колоннами происходит либо по таймеру (через определенный промежуток времени воздух перестает поступать в первую колонну, начинает поступать во вторую; в первой колонне происходит процесс регенерации) либо по датчику точки росы (в тот момент, как точка росы начинает расти, происходит автоматическое переключение колонн) Для регенерации адсорбента используется осушенный сжатый воздух (порядка 18% от максимальной пропускной способности осушителя).
Важные функции и преимущества
- Надежный ресивер большого диаметра с фланцевым соединением (сварной ресивер - только в моделях, начиная с PH 230-635 HE).
- Возможность осмотра и чистки сетчатых фильтров и ресиверов.
- Продолжение цикла с момента его остановки и исключение насыщения рабочего слоя.
- Оптимизация продувки с изменением давления на входе.
- Усовершенствованный контроллер Purelogic™ с широкими возможностями связи (PH230 HE - PH635 HE).
- Простая установка благодаря рым-болтам и пазам для вилочных погрузчиков.
- Регулируемая продувка с низким уровнем шума.
- Переключение башен в зависимости от точки росы с контролем точки росы под давлением (PDP).
- Контакт работы с нагрузкой/без нагрузки (если замкнут, устройство останавливается, когда компрессор работает без нагрузки).
- Большой фильтр в линии пневмосистемы в стандартной комплектации.
Дополнительные опции
| Опции | Модель | Цена, руб. | |||||
|
Исполнение для высокой температуры на входе (50-60 °C) |
PH 55-95 HE (Single) | 2 961 | |||||
| PH 120-190 HE (Double) | 9 992 | ||||||
| PH230-275 S/HE (Triple) | 15 173 | ||||||
| PH350-550 S/HE (Quadruple) | 41 819 | ||||||
| Графический контроллер Purelogic | PH55-550 HE | 118 425 | |||||
| Комплект для настенного монтажа | PH 2-6 HE | 3 516 | |||||
| PH 11-45 HE | 5 638 | ||||||
| PH55-550 S/HE | 5 181 | ||||||
| Контроль по датчику точки росы | PH 2-45 HE | 112 962 | |||||
| PH 55-550 S/HE | 59 213 | ||||||
| Исполнение IP65 | PH55-550 HE | 27 110 | |||||
Поправочные коэффициенты
| (Kd) Точка росы под давлением (°C) | 0 | -10 | -20 | -30 | -40 | -50 |
-60 |
-70 |
| PH 2-45 HE |
|
|
|
|
1 | 0,7 | ||
| PH 55-310 HE | 1 | 0,7 | ||||||
| PH 230-635 HE | 1 | 1 | 1 | 1 | 1 | 0,9 | 0,75 | 0,8 |
| (Kt) Температура воздуха на входе (°C/°F) |
20/68 |
25/77 |
30/86 |
35/95 | 40/104 | 45/113 | 50/122 |
| PH 2-45 HE | 1,07 | 1,06 | 1,04 | 1 | 0,88 | 0,67 | 0,55 |
| PH 55-310 HE | 1 | 1 | 1 | 1 | 0,84 | 0,67 | 0,55 |
| PH 230-635 HE | 1 | 1 | 1 | 1 | 0,84 | 0,71 | 0,55 |
| (Kp) Давление воздуха на входе (бар) | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 14,5 | 15 | 16 | 17 |
| PH 2-45 HE | 0,62 | 0,75 | 0,87 | 1 | 1,12 | 1,25 | 1,37 | 1,5 | 1,62 | 1,75 | 1,87 | 2 | 1,12 |
|
|
| PH 55-310 HE | 0,62 | 0,75 | 0,87 | 1 | 1,12 | 1,25 | 1,37 | 1,5 | 1,62 | 1,75 | 1,87 | 1,93 | |||
| PH 230-635 HE | 0,47 | 0,68 | 0,84 | 1,14 | 1,1 | 1,2 | 1,3 | 1,38 |
Расход воздуха x Kt x Kd x Kp
