Основные характеристики
| Страна |
Турция |
| Производитель |
GMP |
| Вид компрессора |
Поршневой |
| Производительность |
2500 л/мин (2.5 м3/мин) |
| Рабочее давление |
200 атм |
| Мощность двигателя |
55 кВт |
| Питание |
380 В |
| Тип привода |
Ременной |
| Тип двигателя |
Электрический |
| Трехфазный |
Да |
| Малошумный |
Нет |
| Спиральный |
Нет |
| Безмасляный |
Нет |
| Специальное исполнение |
Газовые компрессоры; Для гелия |
| На шасси |
Нет |
Габариты
| Габаритные размеры (длина) |
2200 мм |
| Габаритные размеры (ширина) |
1200 мм |
| Габаритные размеры (высота) |
1440 мм |
| Масса |
1450 кг |
Дополнительная информация
| Объём ресивера |
Без ресивера |
| Частотный привод |
Нет |
| Медицинский |
Нет |
| С осушителем |
Нет |
| Тип охлаждения |
Воздушное |
| Перекачиваемая среда |
Гелий |
| Манометр |
Да |
| Максимальная наружная температура |
45 °С |

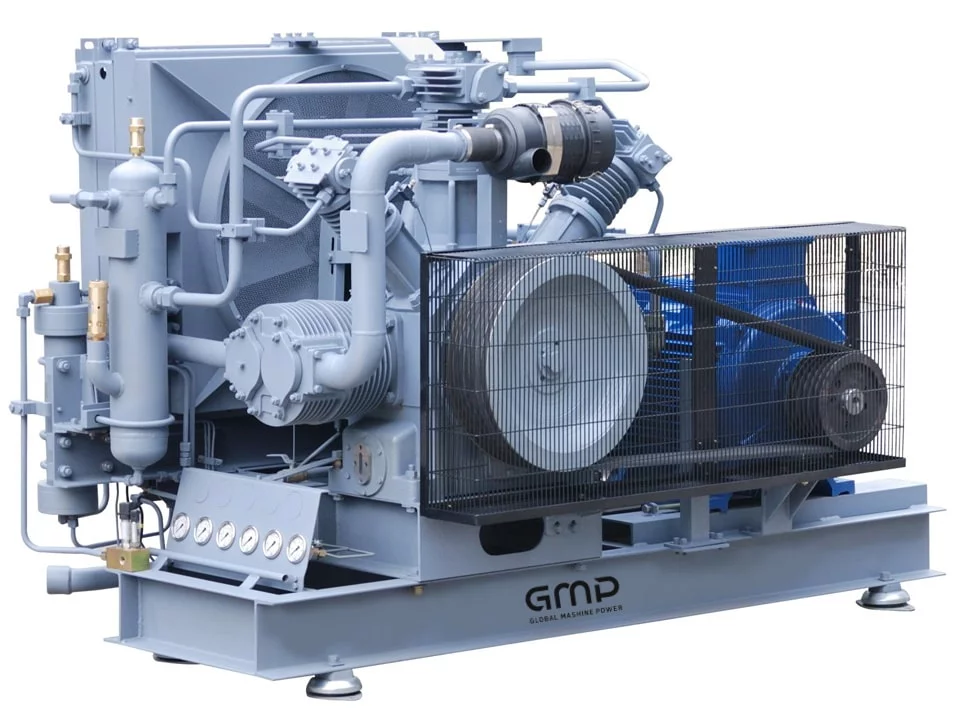

Гелиевый компрессор высокого давления GMP HE 55-200 производительностью 2500 л/мин, рабочим давлением в 200 атм и мощностью в 55 кВт. Работает от сети напряжением в 380 В. Тип привода – Ременной.
Гелиевый компрессор включает себя воздушный компрессор с генератором гелия и системой водяного охлаждения смонтированном на одной раме.
Условия окружающей среды:
- температура в диапазоне 0°C / + 45°C
- хорошо вентилируемое помещение.
Устройство собрано на базовой раме и проходит испытание под нагрузкой перед отправкой. Компрессор спроектирован и изготовлено в соответствии с международными стандартами, такими как DIN, VDI, IEC, ISO, GB и HIGHAIR-QA-System, которая была сертифицирована в соответствии с ISO9001.
Компрессорный блок компрессора HE 3-400W
|
Тип смазки
|
принудительная подача масла с помощью шестеренчатого масляного насоса, приводимого в действие эл. двигателем, установленным на опорной плите,
контроль уровня масла через смотровое стекло,
масляный фильтр.
|
|
Охлаждение
|
Водяное охлаждение сжатого воздуха между ступенями сжатия
|
|
Предохранительный клапан
|
Подпружиненный , после каждой ступени
|
|
Контроль давления масла
|
по манометру
|
|
Контроль давления воздуха
|
По манометру после каждой ступени.
|
|
Крепление к раме
|
Через резиновые амортизаторы
|
|
Слив конденсата
|
Автоматический, с промежуточного сепаратора конденсата и доохладителя через клапан с пневматическим приводом
|
|
Емкость для сбора конденсата
|
Объемом 200 литров установлен на опорной плите, сбор конденсата происходит с сепаратора каждой ступени
|
|
Ременной привод
|
шкив двигателя, клиновый ремень закрыты защитой, установлено устройство натяжения ремня.
|
|
Обратный клапан
|
Установлен в линию разгрузки
|
|
Система контроля и защиты:
|
|
Контроль сжатого газа
|
датчик давления для контроля давления всасывания и нагнетания
Датчик температуры для контроля нагнетаемого газа
|
|
Панель приборов
|
Манометры – давление нагнетаемого газа после каждой ступени сжатия
Манометры — давление масла
|
Двигатель
Короткозамкнутый асинхронный двигатель, конфигурация B3, 380 В/50 Гц, реле перегрузки двигателя смонтировано в эл. шкафу.
Панель управления Switch Cabinet-PLC – сенсорная панель, русифицирован
Используется для контроля и управления всеми функциями компрессора. Выполнен в стальной оболочке, степень защиты IP54; напряжение 24 В постоянного тока.
Условия эксплуатации — 0°C to +45°C.
Кабели между коммутационным шкафом и усилителем не включены.
|
Защита:
|
Низкое давление масла
|
|
|
Превышение тока
|
|
|
Высокая температура воздуха на нагнетании.
|
|
|
Высокое давление воздуха на выходе
|
|
|
Низкое давление на всасывании
|
|
|
|
|
Отображает:
|
Время наработки
|
|
|
Индикация неисправности
|
|
|
Режим работы
|
|
|
Давление на выходе
|
|
Управление
|
start/stop
|
|
|
Интервал слива конденсата
|
|
|
режим(авто/ручной)
|
|
Выключатели:
|
Аварийная остановка
|
|
|
Ручной дренаж
|
Для данной модели варианты исполнения отсутствуют
